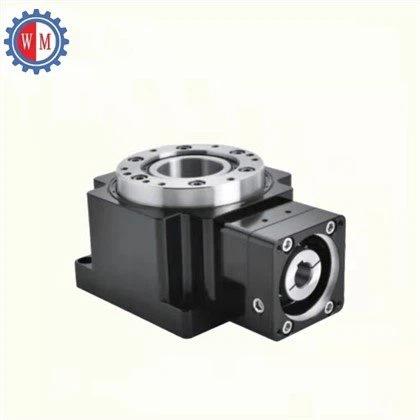

WTS-seriens ihåliga roterande ställdon med sluten slinga och dess motorer är utformade som en kompakt oskiljaktig struktur. Även om denna typ av ihåligt roterande ställdon gör cirkulära rörelser som drivs av stegmotorer med nära cykel, men det kan fortfarande få högre hastighet 200 RPM per minut på grund av dess lilla förhållande. Automatiseringen av det roterande indexeringsbordet har starkare aluminiumskal med stort ihåligt hål. Att välja det ihåliga roterande ställdonet är en mycket ekonomisk lösning, så ihåligt roterande ställdon används ofta i robotar mekanisk arm, CNC-utrustning och bilöverföringssystem.
Letar du efter Automatisering av rotaryindexeringstabellen? WMY-seriens steg är helt kompatibla med alla typer av ihåliga roterande ställdon.
Behöver du ett ihåligt roterande bord? Vårt produktanpassningsteam kan slutföra de flesta modifieringar av ihåliga roterande ställdon inom 5 arbetsdagar.
Modell | WTS60 | WTS85 | WTS130 | WTS200 |
Reduktionsförhållande | 18 | |||
Ram storlek | 60mm kvm. | 85mm kvm. | 130 mm kvm. | 200 mm kvm. |
Ihålig bländarstorlek | Φ28 | Φ33 | Φ62 | Φ100 |
Adaptiv stegmotor | NEMA 11 | NEMA 17 | NEMA 23 | NEMA 34 |
Lagerstruktur | Korsrulllager | |||
Tillåtet vridmoment | 2.2N.m | Kl. 6 N.m. | 25N.m | 60 N.m. |
mqi(tröghetsmoment) | 5.6 N.m | 25 N.m. | 65 N.m. | 120 N.m. |
Utgångshastighet | 200 varv/min | |||
Last | 300N | 800N | 2500N | 4500N |
Positionering noggrannhet | ±0,5 bågminuter | |||
Upprepad positioneringsnoggrannhet | ±5 bågsek | |||
Slut på toppplattan | ±0,005 mm | |||
Koncentricitet | ±0,005 mm | |||
Parallellitet | ±0,01 mm | |||
Skydda rankning | IP50 | |||
Livslängd | 25000 timmar | |||
Nettovikt | 0,7 kg | 1,3 kg | 3,4 kg | 9,8 kg |
Funktioner
● Hög styvhet och högt vridmoment
● Med stegmotorer med sluten slinga.
● Högre positioneringsnoggrannhet än snäckväxelns rotationssteg
● Innehåller en nollbrytare som standard
● Motor- och scenkropp utformad som allt-i-ett-struktur.
● Ultralågt brus
● Lång livslängd 25000 timmar
Vårt nyttighetsmodellpatentcertifikat enligt nedan bifogat
FAQ
F1: Handlar du företag eller tillverkare?
A: Vi är fabriksproducent.
F2: Vad är MOQ?
A: MOQ: 1ST
F3: Hur lång är din leveranstid?
A: För standardmodell sluten slingstyrning ihåligt roterande ställdon har vi i lager. Det behöver 3 dagar till leverans efter betalning.
För icke-standardiserad anpassad storlek behöver den 10-15 arbetsdagar efter betalning.
F4: Tillhandahåller du prover? är det gratis eller extra ?
A: Ja, vi kan erbjuda provet att testa, men du måste betala frakt- och provkostnaden.
F5: Vilka tekniska krav bör vi erbjuda för automatisering av roterande indexeringstabeller?
A: För anpassad storlek, behöver bekräfta nedanstående parametrar med vår personal.
1.Vad är din maxbelastning?
2.Vad är noggrannheten du frågade?
3.Vad är din maxhastighet?
4.Hur installerar du det? Horisontellt, vertikalt, lyft, etc.
5.Vad är dimensionen på din last?
6.Andra faktorer du tycker är viktiga.
F6: Varför välja WANMING i Kina?
1.Utmärkt team: Professionell konstruktionsingenjör för kundritning och prover.
2.Utmärkt kvalitetskontroll: Utrustad med stickkvalitetskontroll som följer med erfarna ingenjörer.
3.Excellent kostnadsbesparing: Liten provpartiorder tillgänglig.
4.Ledtiden är kort: Vi har CNC-maskiner, NC-redskap Rakmaskiner,
NC-växelkvarn-ling, CNC-växelslipmaskiner, så kvaliteten och produktionstiden kunde kontrolleras.
5.Noggrannhetstestrapport finns tillgänglig. Vi har API-laserinterferens med hög precision importerad från USA.
